Si ves que van a probar tu BMW con una punta de bombillo… huye de ahí.
Una herramienta puede cambiar el circuito que intentas comprobar. El diagnóstico eléctrico BMW comienza identificando la arquitectura y eligiendo cómo medirla.

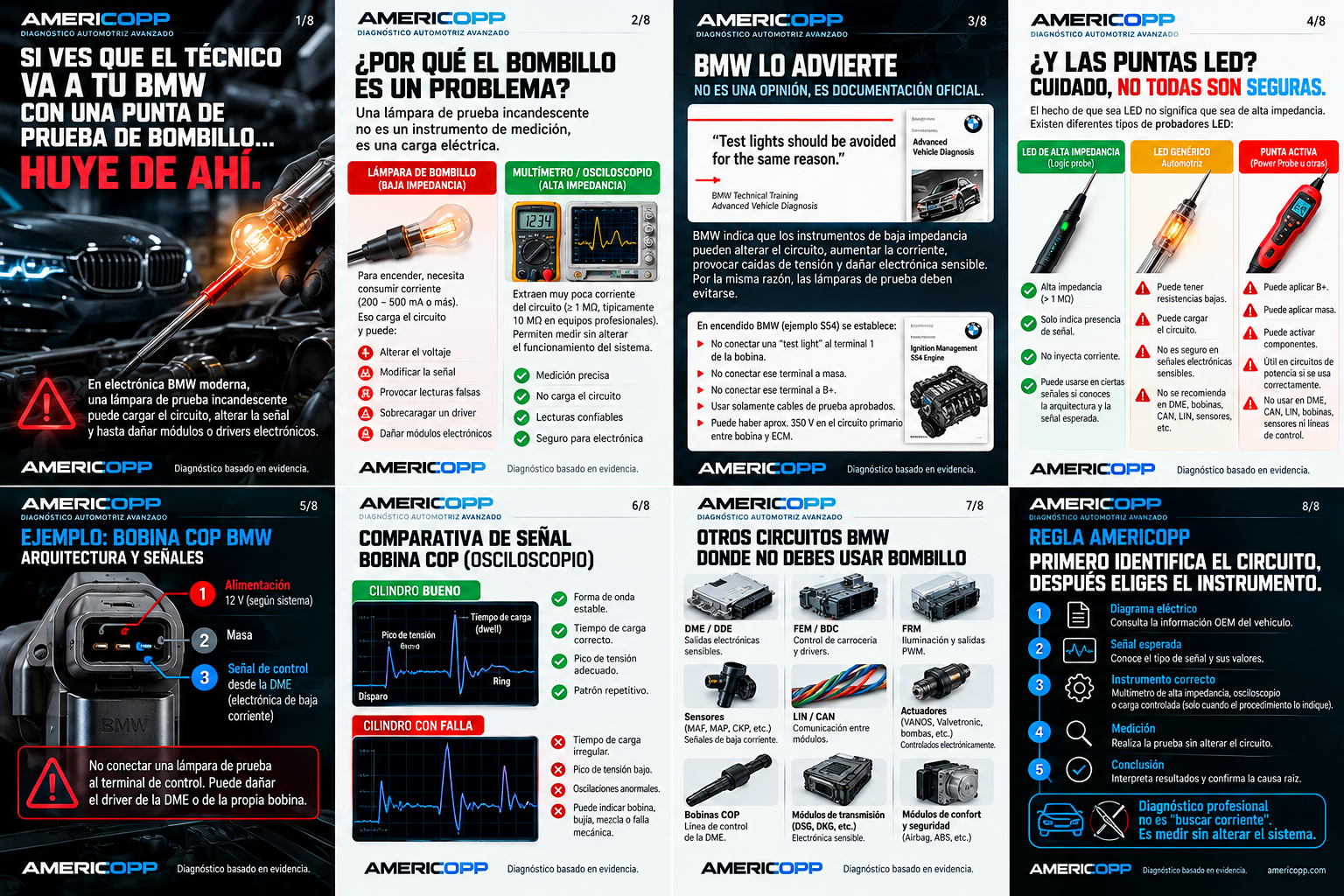

Ocho láminas originales. Desliza, usa las flechas o las teclas ← y → con el carrusel enfocado.
Primero identifica el circuito. Después eliges el instrumento.
Diagnóstico profesional no es buscar corriente. Es medir sin alterar el sistema.
Por qué el bombillo puede alterar una señal
Una lámpara incandescente necesita corriente para encender. Conectarla añade una carga que puede modificar el voltaje, distorsionar una señal o sobrecargar una salida electrónica. En Advanced Vehicle Diagnosis, BMW explica el efecto de los instrumentos de baja impedancia y recomienda evitar lámparas de prueba por ese motivo. Que el bombillo encienda no demuestra que una señal sea correcta.
LED no significa automáticamente seguro
Una sonda LED de alta impedancia toma poca corriente para indicar un estado; antes de usarla hay que comprobar su especificación, rango y compatibilidad con la señal. Un probador LED genérico puede cargar el circuito. La palabra LED describe el indicador, no garantiza las características eléctricas de la herramienta.
Una punta activa o Power Probe es diferente: algunos modelos pueden aplicar directamente B+ o masa para accionar componentes. Su función de medición y su función de activación no son equivalentes. No se debe inyectar alimentación ni masa en líneas de señal, control o comunicación; una protección interna del instrumento no garantiza protección de la electrónica conectada.
Identificar la arquitectura antes de conectar
En DME/DDE, FEM/BDC, FRM, sensores, redes CAN/LIN y bobinas COP, identifica el pin y su función en el diagrama OEM: alimentación, masa, señal, comunicación o salida de potencia. Un mismo módulo contiene circuitos con necesidades distintas. Una línea de control de bobina no debe tratarse como una alimentación de 12 V. Consulta también nuestras guías de DME/DDE y diagnóstico LIN.
Elegir una medición que responda a la pregunta
- Multímetro de alta impedancia: medir tensión con la entrada, función y rango adecuados. Una lectura en vacío no confirma que la alimentación soporte la carga.
- Osciloscopio: observar forma de onda y tiempos con sondas, atenuación y referencia adecuadas. En encendido, usar accesorios y procedimientos previstos para la arquitectura y sus tensiones.
- Caída de tensión: evaluar positivos, masas y conexiones con el circuito funcionando en las condiciones indicadas. La prueba bajo carga ayuda a localizar resistencia que una medición en vacío puede ocultar.
- Carga controlada: solamente en el circuito y con la carga que permita el procedimiento. No trasladar una prueba de potencia a un pin de sensor, señal o red.
Cómo interpretar el carrusel: la corriente indicada para el bombillo es orientativa y depende de la lámpara y la tensión. El pinout de la bobina y las formas de onda son ejemplos, no valores universales ni mediciones de un caso real. La referencia BMW sobre el terminal 1 y aproximadamente 350 V corresponde al encendido MS S54; no debe confundirse con la señal lógica de una bobina con electrónica integrada. Verifica siempre el esquema y el procedimiento del vehículo.
Este criterio guía nuestro diagnóstico BMW especializado en Arequipa: identificar, medir y confirmar la causa de las fallas eléctricas antes de reemplazar componentes.
Fuentes técnicas
- BMW Technical Training — Advanced Vehicle Diagnosis, p. 104 (DVOM) — Copia archivada del documento BMW.
- BMW Technical Training — MS S54 Ignition Management, p. 57 (ST041) — Copia archivada del documento BMW.
- Niterra / NGK Pro Training — Modern Ignition Technology — Programa publicado por ASE: bobinas inteligentes y análisis de formas de onda.
- Fluke Automotive Diagnostics — Diagnosing voltage drop: electrical automotive troubleshooting — Impedancia y medición bajo carga.
- Power Probe — PP3 Circuit Tester — Funciones de medición y aplicación de tensión de batería o masa.
