BMW F20 N13: fallos VANOS causados por una mala conexión del sensor de presión de aceite
El BMW 116i F20 de 2013 presentó fallos de regulación VANOS de escape y pérdida de rendimiento. Los códigos orientaban al sistema VANOS, pero el diagnóstico localizó la causa primaria en la conexión eléctrica del sensor de presión de aceite.
Síntomas observados
- Check Engine / testigo de motor y DTC registrados.
- Pérdida o limitación de rendimiento.
- Fallos de regulación del VANOS de escape.
- Código de control de boost como consecuencia.
No se atribuyó la falla a una avería mecánica confirmada del mecanismo VANOS.
DTC encontrados
VANOS escape: error de regulación / árbol de levas atascado
La DME detectó una respuesta anómala en la regulación del árbol de escape. El término «atascado» pertenece a la descripción del fallo y no demuestra, por sí solo, un bloqueo mecánico.
VANOS escape: error de regulación / posición no alcanzada
La posición real no alcanzó la posición solicitada bajo las condiciones de supervisión del sistema. El código requiere investigar la regulación y sus condiciones de funcionamiento.
Regulación de presión de sobrealimentación: desconexión como reacción consecutiva
En este caso se interpretó como fallo secundario, asociado a la limitación de funcionamiento. No confirma por sí solo que el turbocompresor estuviera averiado.
La lectura de los códigos de falla BMW debe acompañarse de datos reales, condiciones de aparición y comprobaciones del circuito.
Hipótesis iniciales: qué había que considerar
Los códigos orientaban inicialmente a revisar el solenoide VANOS, el actuador o ajustador VANOS, la sincronización mecánica, la presión y el suministro de aceite, el sensor de posición del árbol de levas, así como conectores y cableado. Son hipótesis de diagnóstico, no una lista de piezas sustituidas.
VANOS es un sistema electrohidráulico
La DME comanda eléctricamente la regulación y el aceite del motor desplaza hidráulicamente el ajustador del árbol de levas. La respuesta se evalúa comparando posición solicitada y posición real, junto con las condiciones de funcionamiento del motor.
El sensor de presión de aceite aporta información al sistema de gestión; no controla directamente el VANOS. Por eso deben distinguirse una presión hidráulica realmente incorrecta y una señal eléctrica incoherente. El diagnóstico considera suministro de aceite, sensores, conectores y cableado antes de concluir que el mecanismo está dañado.
Consulta nuestra explicación del sistema VANOS y su diagnóstico. Este caso no permite reconstruir la estrategia interna exacta de la DME ni cuantificar una pérdida real de presión.
Diagnóstico: de los códigos a la causa raíz
- Lectura completa de DTC.
- Revisión de datos reales.
- Evaluación del comportamiento de la presión de aceite y de la coherencia de la información disponible.
- Inspección del sensor de presión de aceite.
- Revisión de su conexión eléctrica.
- Identificación de una mala conexión.
- Corrección de la conexión.
- Borrado de DTC.
- Nueva prueba de funcionamiento del vehículo.
- Confirmación de que el problema quedó resuelto.
Causa raíz confirmada
Mala conexión eléctrica en el sensor de presión de aceite.
El defecto estaba en la conexión / señal del sensor, no en un daño confirmado del mecanismo VANOS. La respuesta después de reparar la conexión y repetir la comprobación confirmó la solución del caso.
Reparación y resultado
Se corrigió la conexión del sensor de presión de aceite, se borraron los fallos y se volvió a comprobar el vehículo. El VANOS volvió a funcionar correctamente y el problema no reapareció durante la comprobación posterior.
La validación publicada corresponde a esa comprobación posterior. No se atribuyen al caso kilometrajes de prueba, valores de presión, temperaturas ni un periodo de seguimiento que no estén documentados.
Información técnica del diagnóstico
Vehículo: BMW 116i F20, año 2013, N13 / N13B16U0. DTC registrados: 130304, 130308 y 120408. Intervención confirmada: corrección de la conexión del sensor de presión de aceite. El relato disponible no incluye VIN, fecha y hora de la prueba, modelo o versión del escáner, estado Current / History / Pending, freeze frame, voltaje ni registros numéricos de presión; no se reconstruyen esos datos.
Carrusel didáctico del caso
Ocho paneles separados del recurso original, sin recrear su contenido técnico. Selecciona una lámina para leerla.
Selecciona 1–8. Con teclado: Tab para entrar al selector y flechas para cambiar de lámina.
Leer explicación de las ocho láminas en texto
1 · El caso
BMW 116i F20 de 2013, motor N13B16U0. La causa confirmada fue una mala conexión del sensor de presión de aceite; no se confirmó daño mecánico VANOS.

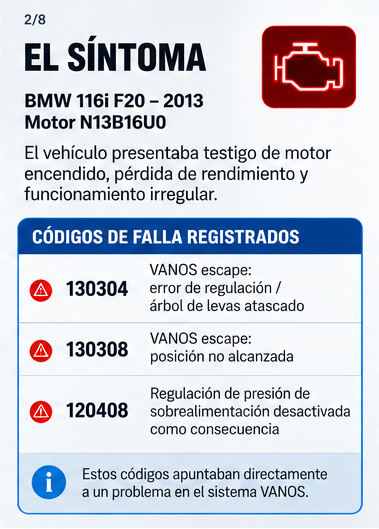

2 · Síntomas y DTC
Testigo de motor, pérdida o limitación de rendimiento y DTC 130304, 130308 y 120408. El funcionamiento irregular mencionado en la lámina no se añade como síntoma confirmado en este relato.

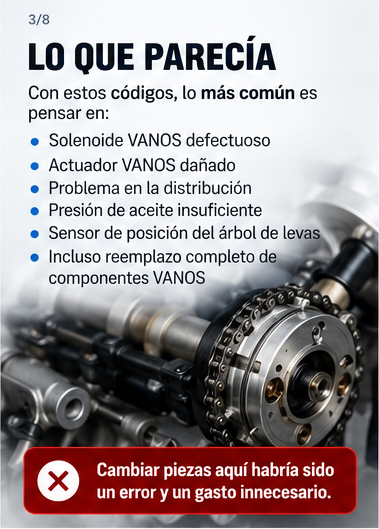

3 · Hipótesis iniciales
Solenoide, actuador, distribución, suministro de aceite y señal del árbol de levas son áreas de diagnóstico. La lámina no indica que esos componentes fueran reemplazados.

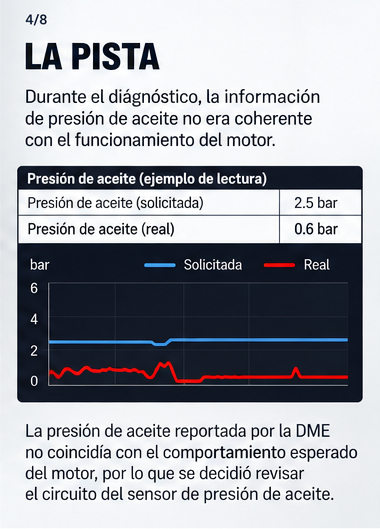

4 · La pista
La comparación entre señal de presión y comportamiento del motor orienta la revisión del circuito. Los 2.5 bar y 0.6 bar y la gráfica son ejemplos ilustrativos, no datos registrados de este BMW.

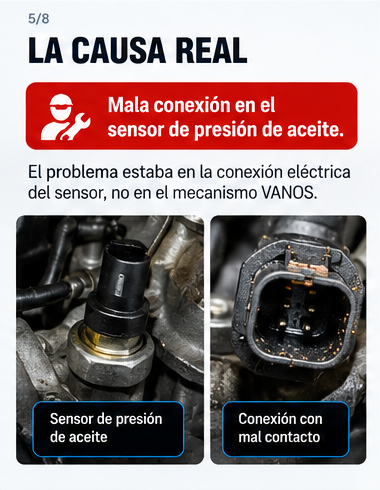

5 · La causa real
Mala conexión eléctrica en el sensor de presión de aceite. Las imágenes del sensor y del conector son recursos didácticos, no evidencia fotográfica certificada del vehículo.

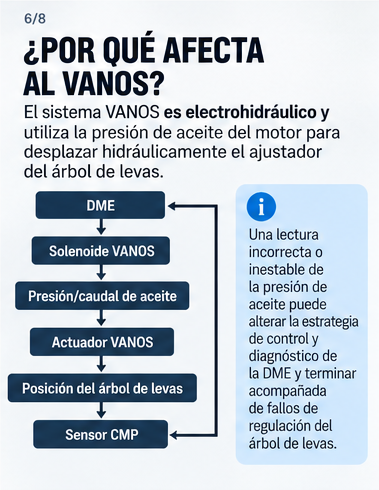

6 · Relación con VANOS
La DME comanda la regulación electrohidráulica; el aceite desplaza el ajustador y los sensores de posición permiten verificar la respuesta. El sensor de presión informa: no acciona directamente el VANOS. No se documentó la estrategia interna exacta de la DME en este caso.

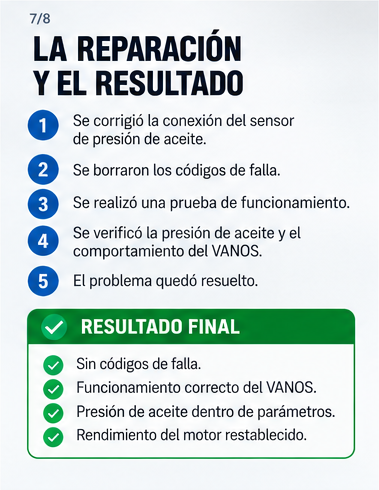

7 · Reparación y comprobación
Se corrigió la conexión, se borraron los DTC y se comprobó nuevamente el vehículo. El VANOS volvió a funcionar correctamente y el problema no reapareció durante esa comprobación. No se documentaron valores numéricos de presión.

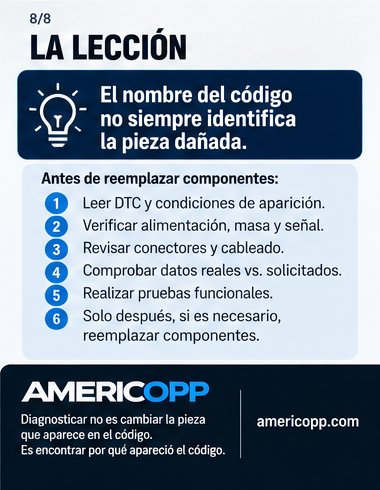

8 · Lección técnica
Un DTC señala una anomalía detectada, no necesariamente la pieza defectuosa. Verificar alimentación, masa, señal, conectores, cableado y coherencia de datos antes de sustituir componentes.
Lección técnica
Un código de falla identifica el sistema que detectó una anomalía, pero no necesariamente identifica la pieza defectuosa.
Antes de reemplazar componentes, verificar alimentación, masa, señal, conectores, cableado y datos reales.
Esta reparación describe una causa confirmada en un vehículo específico. Los mismos DTC en otro BMW requieren diagnóstico propio: corregir el conector no es una solución universal para cualquier fallo VANOS.
