Un síntoma parece sencillo. Al comenzar el diagnóstico o la programación aparecen nuevas variables que cambian el tiempo y el alcance de la reparación.
En electrónica automotriz, muchas veces sabemos cuándo comienza el diagnóstico… pero no cuándo va a terminar.
Un caso por lámina. Desliza para avanzar o toca la imagen para ampliarla.
La primera sospecha orienta la investigación. Las mediciones y los procedimientos determinan hasta dónde debe continuar. Una reparación puede incorporar nuevas comprobaciones, recuperación de módulos o intervención del ramal cuando aparece evidencia adicional.
Estos son casos publicados por BMW, explicados por Americopp con ilustraciones didácticas. Las imágenes ayudan a comprender el proceso; para identificar componentes, conectores y procedimientos debe consultarse el documento aplicable al vehículo.
Los siete casos y sus fuentes BMW
Boletines del fabricante disponibles en el archivo público de NHTSA. Cada caso conserva su aplicación y la fecha de la versión consultada.

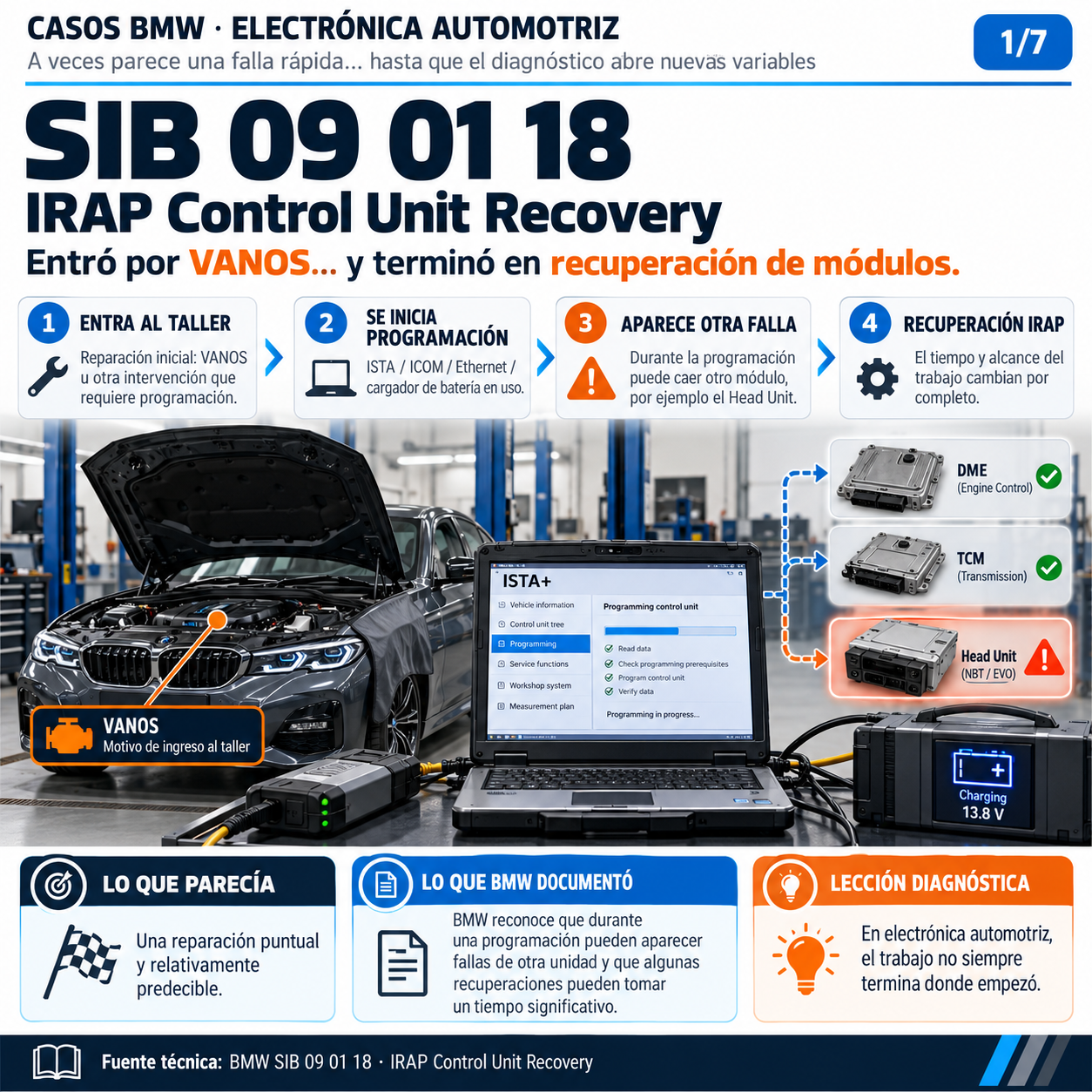

1. IRAP: entró por VANOS y necesitó recuperar otro módulo
BMW SIB 09 01 18 · Versión consultada: 23/10/2019
BMW describe una reparación de VANOS que requiere programación. Durante el proceso, la unidad multimedia puede dejar de funcionar. El boletín contempla problemas de hardware, red del centro, ICOM/Ethernet, cargador, ISTA o comunicación del vehículo. La red BMW debe abrir un caso TSARA e intentar la recuperación IRAP; si no resulta, el procedimiento contempla autorizar la sustitución.
Por qué cambia el trabajo: El alcance cambia: a la reparación inicial se suma recuperar otra unidad. BMW advierte que esa recuperación puede requerir un tiempo considerable. IRAP no es un servicio de recuperación que Americopp esté ofreciendo.
Aplicación: Ejemplo de programación descrito por BMW; procedimiento para su red de servicio.

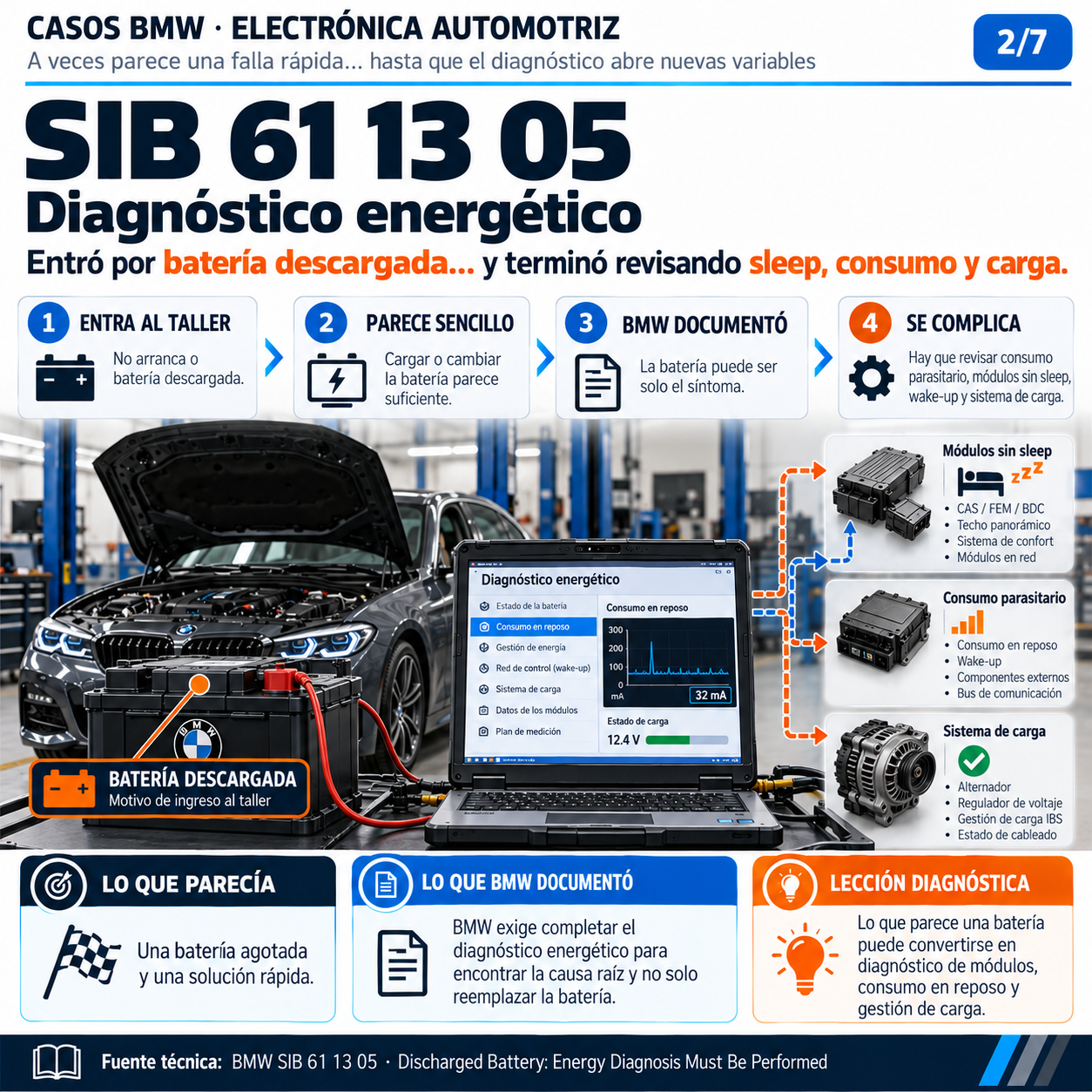

2. Batería descargada: el diagnóstico no termina al cambiarla
BMW SIB 61 13 05 · Versión consultada: 14/04/2021
BMW exige completar Energy Diagnosis para investigar la descarga. La batería puede ser la consecuencia de otra falla. Los resultados pueden conducir a comprobar el alternador, consumo en reposo, impedimento de sleep, despertares repetidos o hábitos de uso. El boletín indica completar el diagnóstico antes de registrar una batería nueva, porque el registro borra el historial energético.
Por qué cambia el trabajo: Lo que parecía un reemplazo puede requerir observar el vehículo en reposo e identificar quién lo despierta o consume energía. La duración depende de los hallazgos.
Aplicación: Vehículos producidos desde 03/2004, excepto I-Bus; revisar las condiciones del documento.

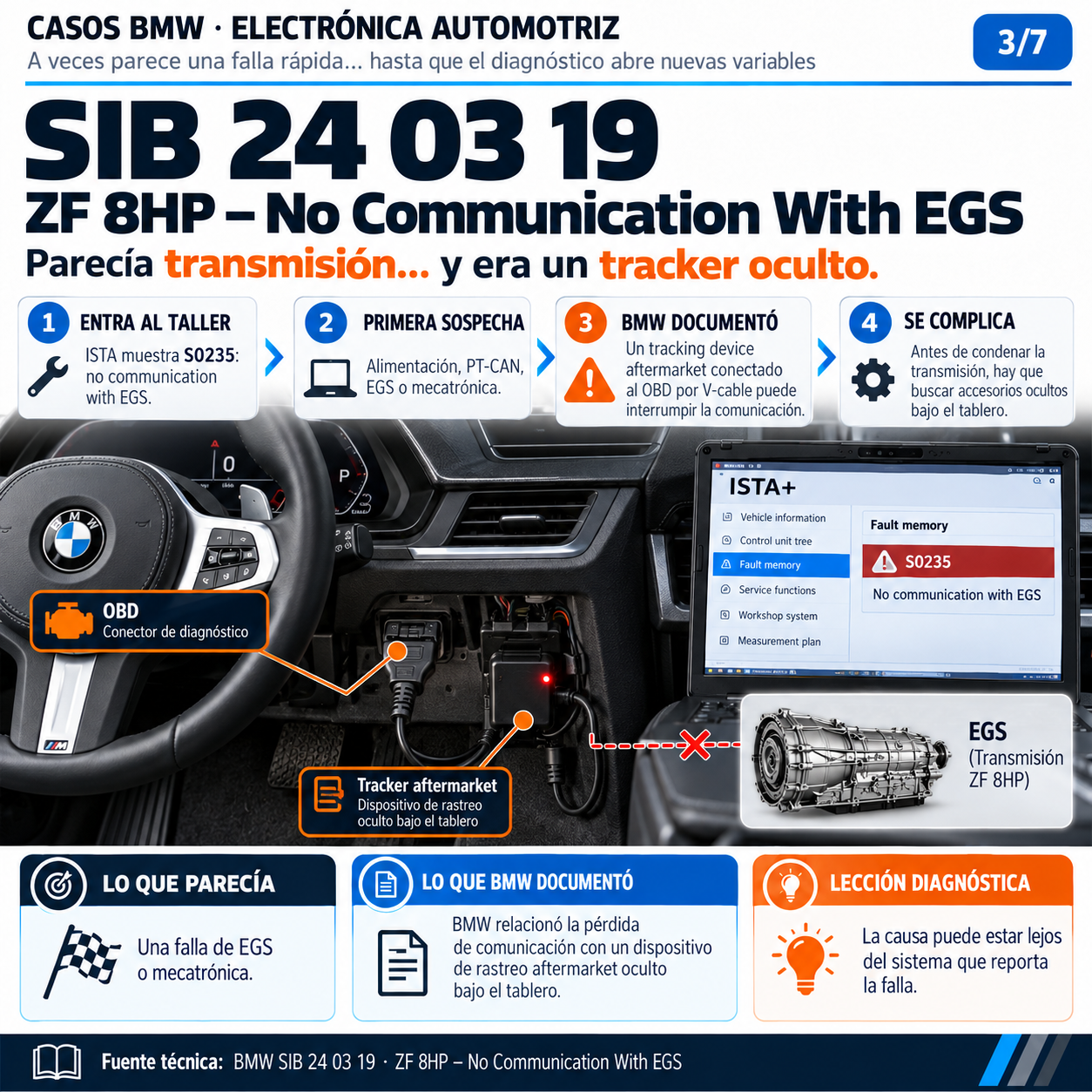

3. EGS sin comunicación: la causa estaba bajo el tablero
BMW SIB 24 03 19 · Versión consultada: 27/08/2019
ISTA muestra S0235: no hay comunicación con el control electrónico de la transmisión (EGS). El plan puede conducir a alimentación, PT-CAN y mecatrónica. BMW documenta que un rastreador instalado con un adaptador en el OBD, oculto bajo el tablero, puede interrumpir la comunicación diagnóstica sin causar problemas de conducción. Indica buscarlo y desconectarlo antes de continuar.
Por qué cambia el trabajo: Una pérdida de comunicación no demuestra por sí sola que la transmisión esté averiada. La búsqueda puede extenderse a instalaciones ajenas al equipo original.
Aplicación: Vehículos con transmisión ZF 8HP contemplados por el boletín.

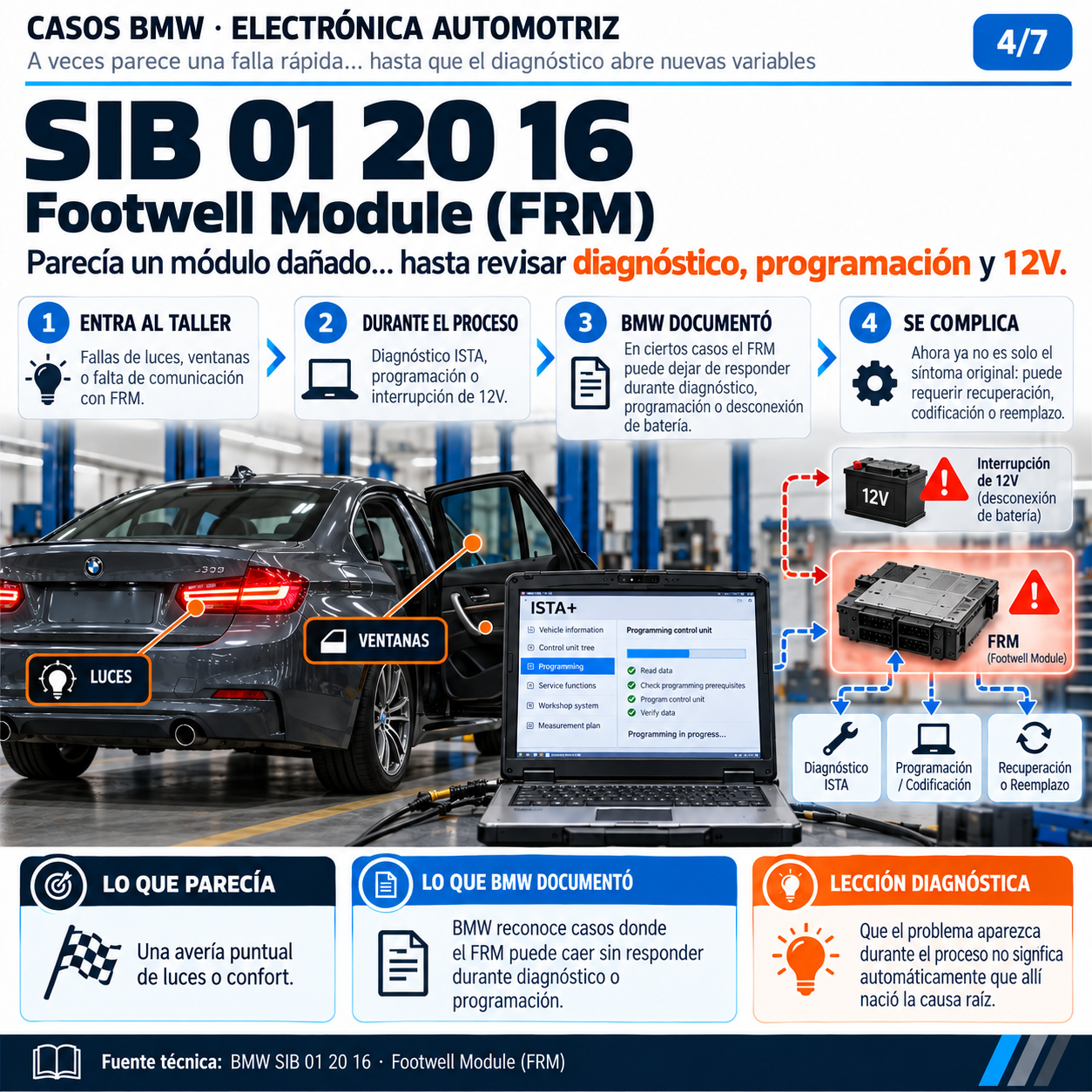

4. FRM: una falla puede aparecer durante otro trabajo
BMW SIB 01 20 16 · Versión consultada: 13/03/2025
BMW reconoce fallas del módulo de iluminación y funciones de carrocería (FRM) durante diagnóstico ISTA, actualización de software o interrupción de 12 V. El documento menciona incompatibilidad entre determinadas versiones de software y hardware. También distingue los módulos que ya habían fallado antes de intervenir. Para los casos aplicables indica sustituir el FRM y realizar los trabajos correspondientes.
Por qué cambia el trabajo: La coincidencia temporal no demuestra automáticamente daño causado por el escáner. Una intervención puede revelar otra condición y ampliar el trabajo. Este SIB es una extensión de garantía de BMW NA, no un recall; su cobertura no se traslada automáticamente a Perú.
Aplicación: Determinados E70/E71/E72/E82/E84/E88/E89/E90/E91/E92/E93; elegibilidad por VIN.

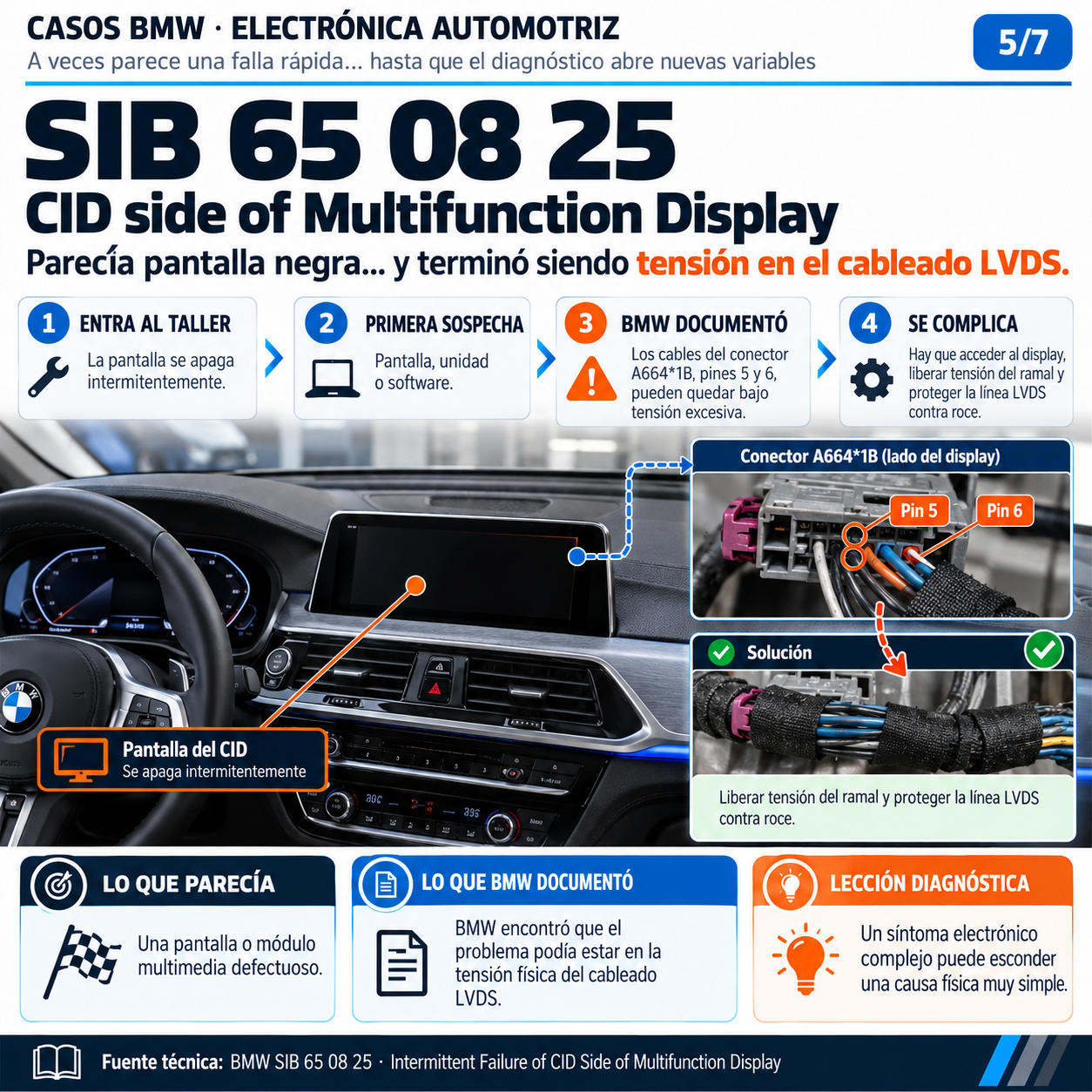

5. Pantalla negra intermitente: revisar la tensión del ramal
BMW SIB 65 08 25 · Versión consultada: 28/04/2025
La pantalla central (CID) puede apagarse de forma intermitente. BMW identifica tensión excesiva del cableado en el conector A664*1B de la línea de datos LVDS. Indica acceder y comprobar los cables de los pines 5 y 6; si están tensos, liberar la envoltura y proteger la zona contra roce. Si no existe esa condición, corresponde continuar el diagnóstico habitual.
Por qué cambia el trabajo: Un síntoma intermitente puede exigir comprobar una condición física del cableado antes de condenar pantalla o módulo. Reproducir la falla y validar el resultado forma parte del trabajo.
Aplicación: Modelos G/U indicados en el boletín; conector A664*1B del display multifunción.

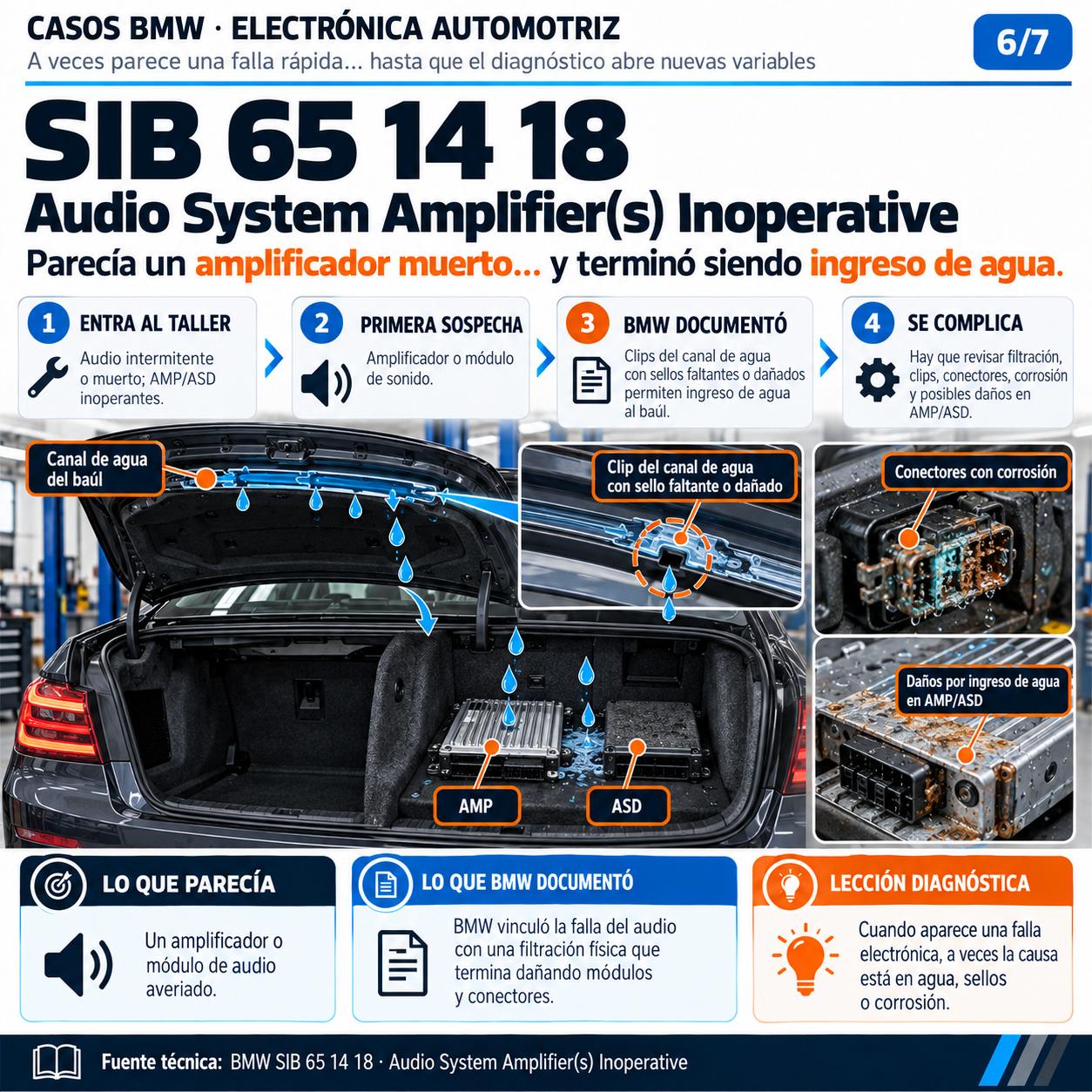

6. Audio inoperante: reparar también la entrada de agua
BMW SIB 65 14 18 · Versión consultada: 01/2019
BMW relaciona fallas del amplificador de audio (AMP) o Active Sound Design (ASD) con sellos de espuma ausentes o dañados en los clips del canal de agua del maletero. El procedimiento incluye inspeccionar módulos, conectores y pines, corregir los clips o canales afectados y reemplazar equipos dañados cuando corresponda. También pide comprobar reparaciones anteriores y realizar una prueba de estanqueidad.
Por qué cambia el trabajo: Cambiar el módulo no completa la reparación si el agua sigue entrando. El diagnóstico pasa del audio al sellado, la corrosión y otros posibles daños del maletero.
Aplicación: BMW G12 (Serie 7) del documento consultado.

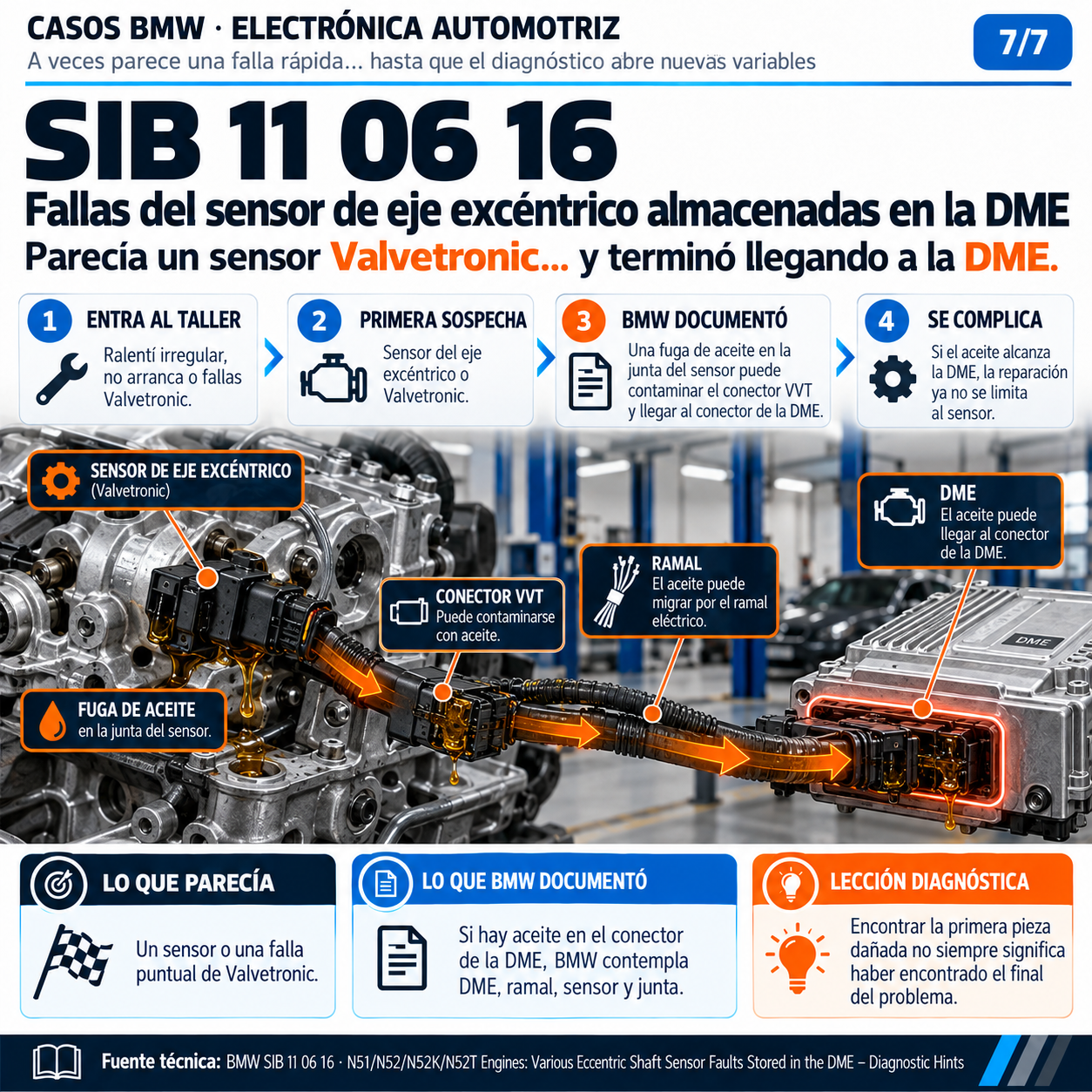

7. Valvetronic: el aceite puede alcanzar el conector de DME
BMW SIB 11 06 16 · Versión consultada: 04/2016
Ante marcha irregular, no arranque o fallas del sensor de eje excéntrico, BMW indica inspeccionar el conector VVT X60253 por aceite. Si hay contaminación, la investigación continúa hasta el conector de DME X60007 y el ramal. Si se encuentra aceite allí, el procedimiento contempla sustituir DME, ramal, sensor y junta; si no, el alcance es distinto.
Por qué cambia el trabajo: Encontrar la primera pieza afectada no demuestra que el daño termine allí. Este caso documenta contaminación por aceite; no demuestra que un motor Valvetronic quemado destruya necesariamente la DME del N55.
Aplicación: Motores N51, N52, N52K y N52T. Este boletín no corresponde al N55.
La conclusión práctica de estos casos es trabajar por etapas: comprobar el síntoma, medir, identificar la causa, definir la reparación y validar. Si aparece un nuevo hallazgo, se comunica al cliente y se actualizan el alcance y la estimación.
Encontrar una pieza afectada no siempre significa haber llegado al final del problema.
