AMERICOPP · TECHNICAL CASE 004

PARECÍA EL FARO.
LA FALLA ERA EL FRM.

Una luz que no encendía parecía conducir a la bombilla o al conjunto óptico. El acceso obligó a desmontar, pero las comprobaciones demostraron que la causa real estaba en el módulo FRM, encargado de gestionar las salidas de iluminación del vehículo.

SíntomaFaro BMW sin funcionamiento

Sospecha inicialBombilla o conjunto óptico

Causa confirmadaFalla en el módulo FRM

Desmontar no equivale a diagnosticar

El acceso restringido convirtió una comprobación aparentemente sencilla en un trabajo de desmontaje. Sin embargo, acceder a la bombilla y al faro era solo una parte del proceso. Al verificar el circuito se determinó que el conjunto óptico no era la causa raíz: el comando de iluminación proveniente del FRM era el punto de falla.

Causa confirmada: el fallo estaba en el módulo FRM (Footwell Module), responsable —según la plataforma BMW— de administrar funciones de iluminación y supervisar sus circuitos de salida.

Principio diagnóstico: antes de reemplazar bombilla, ignitor, balastro o faro completo deben comprobarse alimentación, tierra, comando y estado de la salida del FRM. Un faro apagado no confirma que el faro esté averiado.

Cómo se llegó a la causa

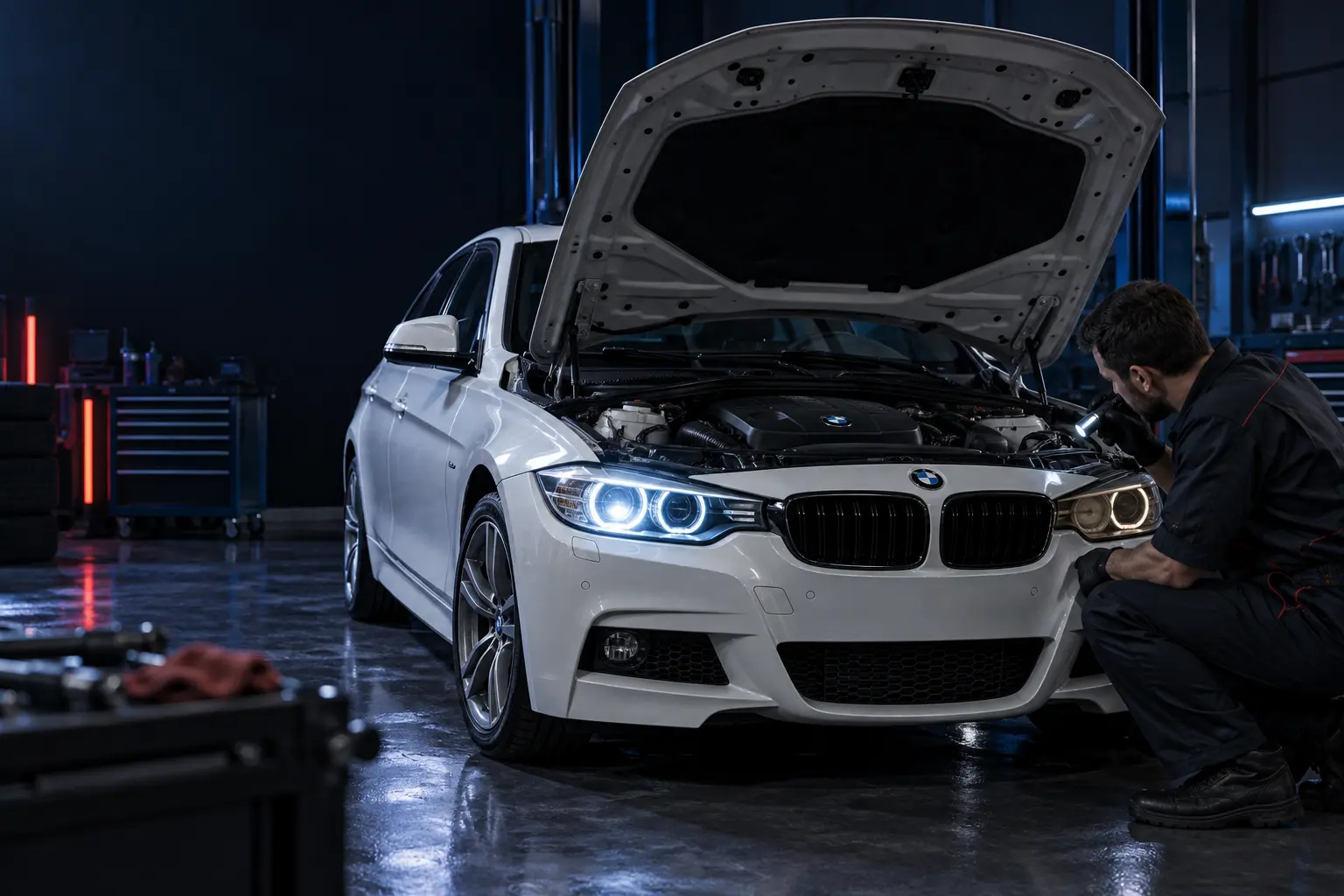

1 · SíntomaUna luz no funciona correctamente.

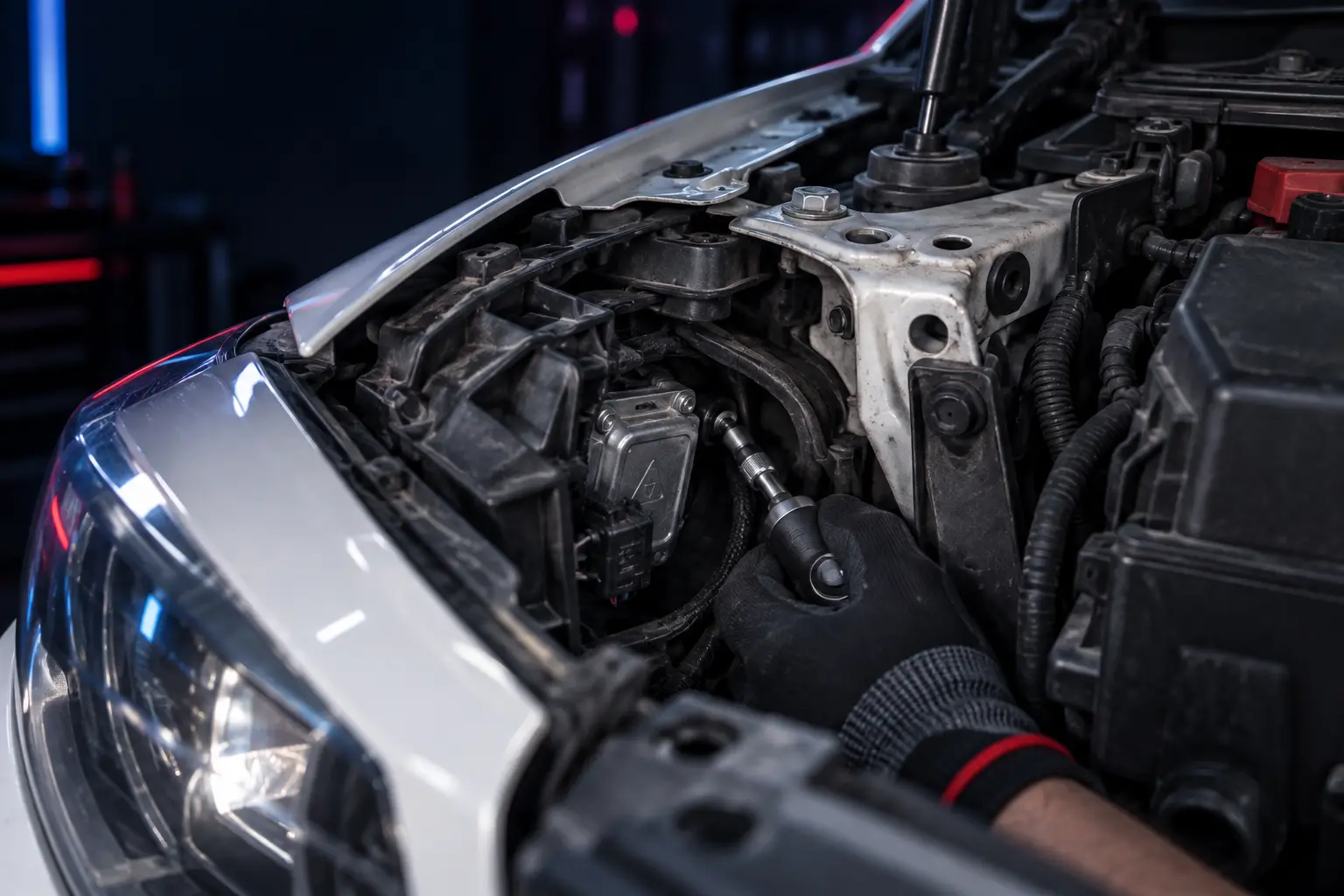

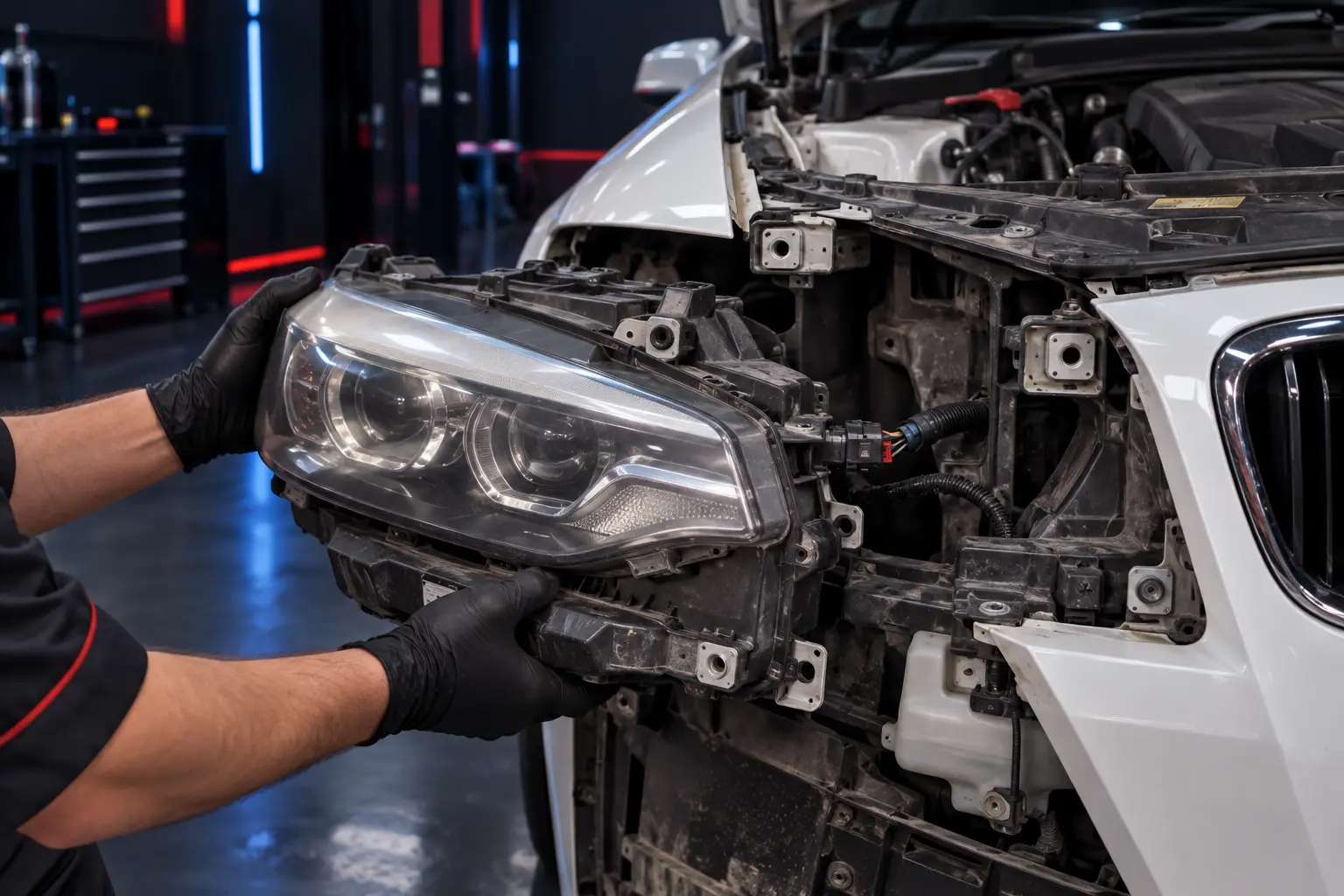

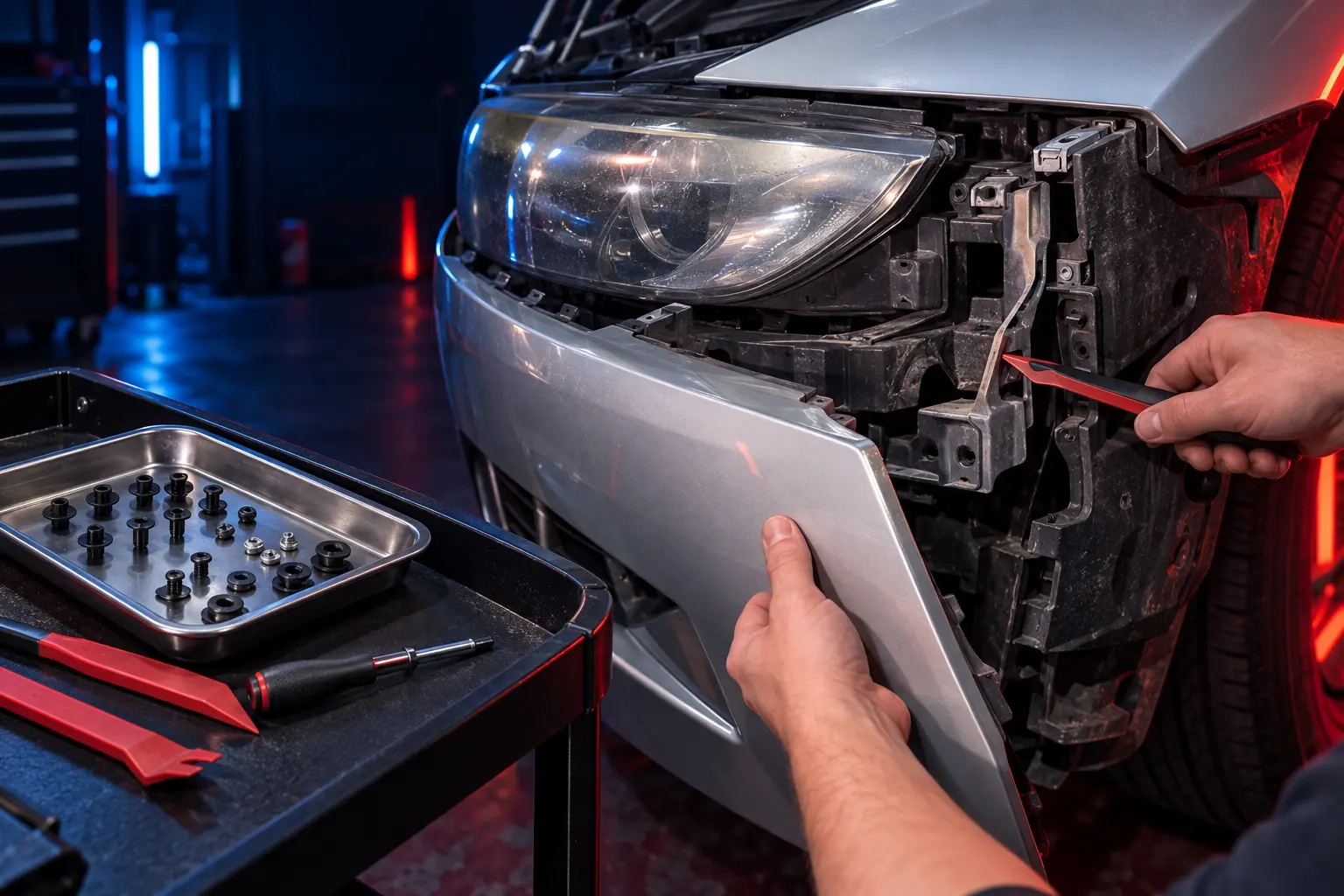

2 · AccesoSe desmonta para inspeccionar el conjunto sin dañarlo.

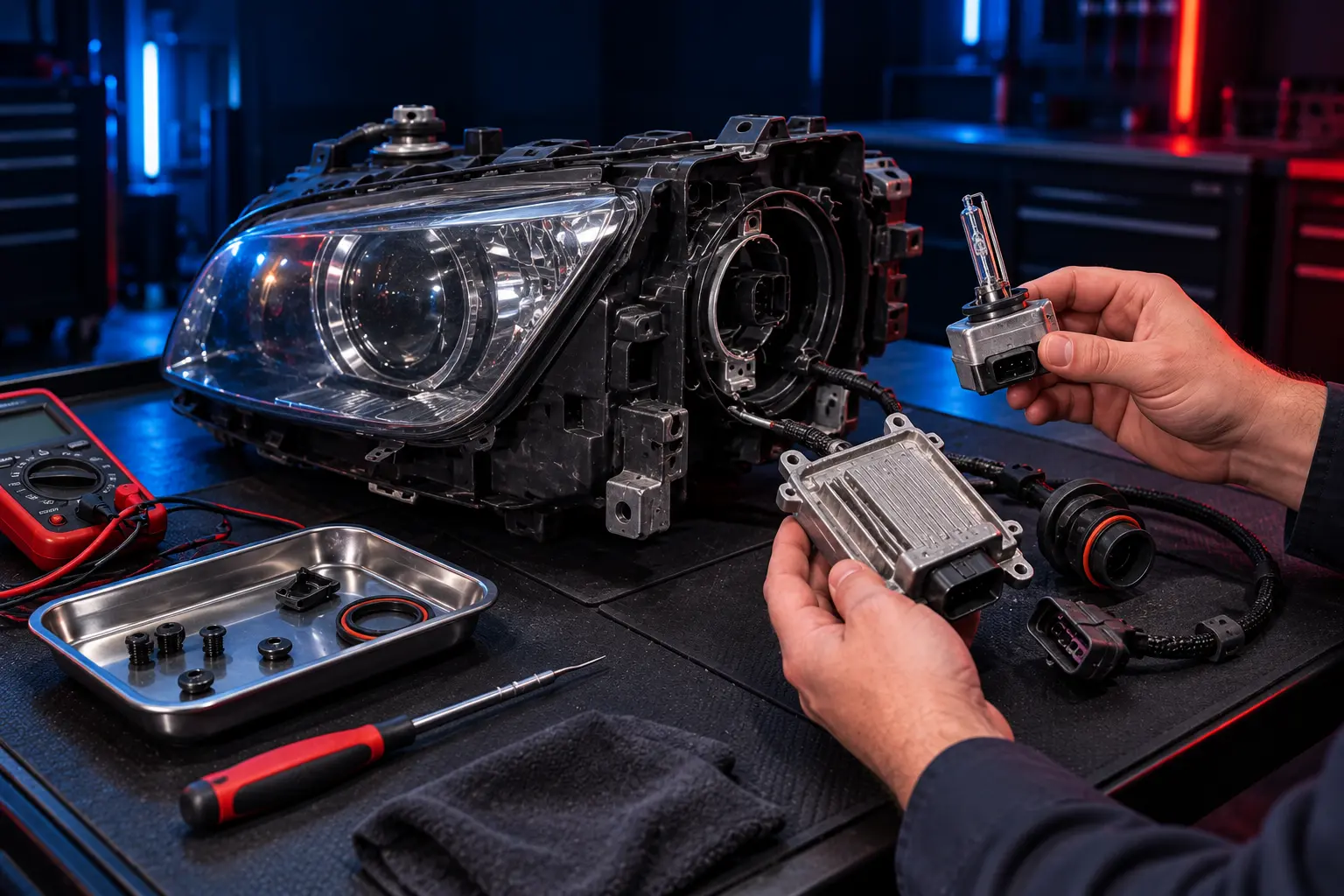

3 · DescarteSe revisan bombilla, ignitor, conexiones y módulo del faro.

4 · CausaLa falla se localiza en la salida de iluminación controlada por el FRM.

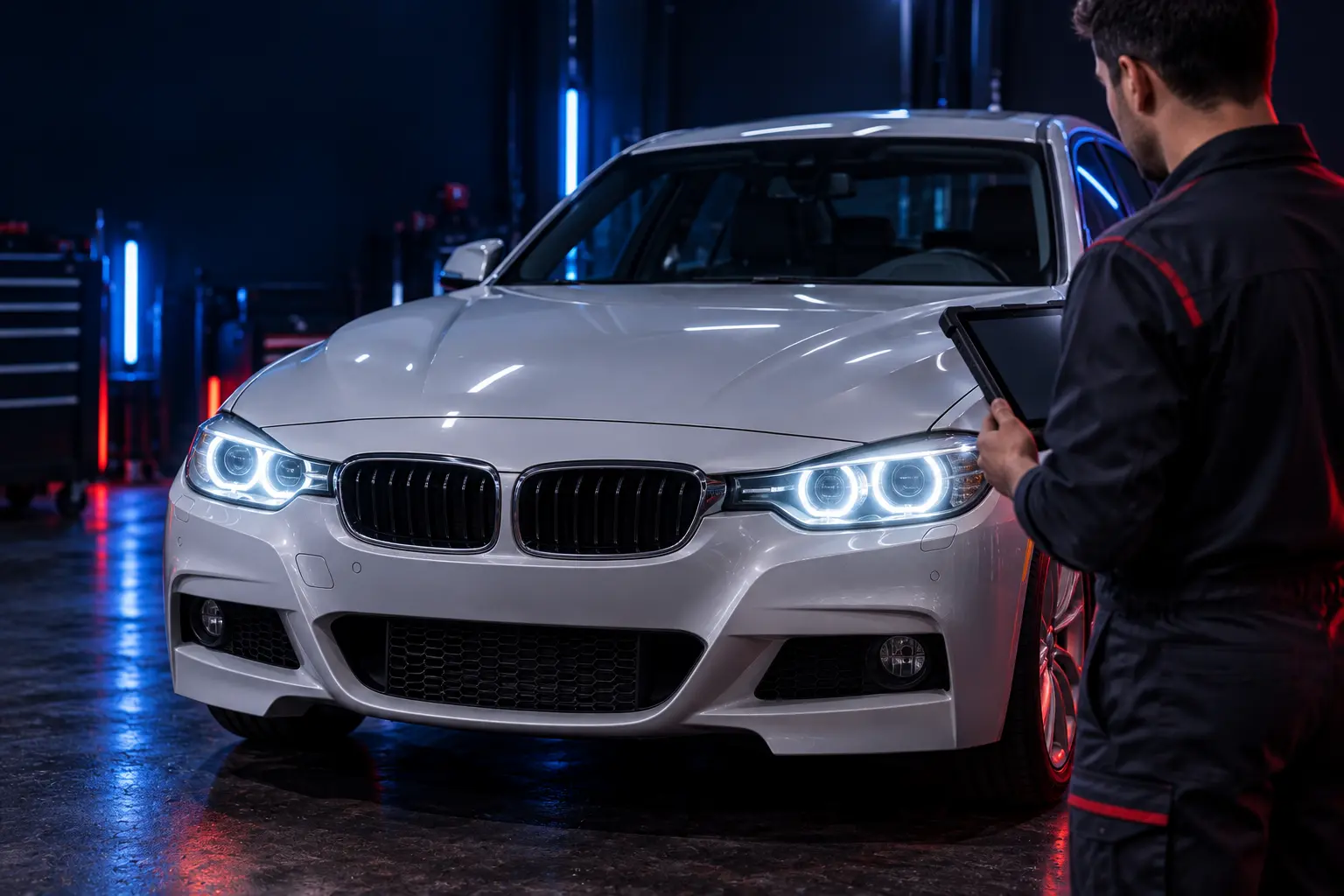

5 · ValidaciónTras intervenir el FRM se comprueba el funcionamiento del sistema.

Secuencia visual del caso

Las ilustraciones reconstruyen la lógica observada en el video. Son representaciones técnicas y no sustituyen el procedimiento OEM específico del modelo.
