1/8
SI NO SABES
CÓMO FUNCIONA,
NO LO PODRÁS REPARAR.
VALVETRONIC BMW
¿Qué ocurre realmente cuando pisas el acelerador?
BMW · VALVETRONIC · DIAGNÓSTICO
Si no sabes cómo funciona, no lo podrás reparar.
En muchos BMW con VALVETRONIC, la mariposa deja de ser el elemento principal de regulación de carga. La DME controla el llenado variando la alzada de las válvulas de admisión.
SI NO SABES
2/8

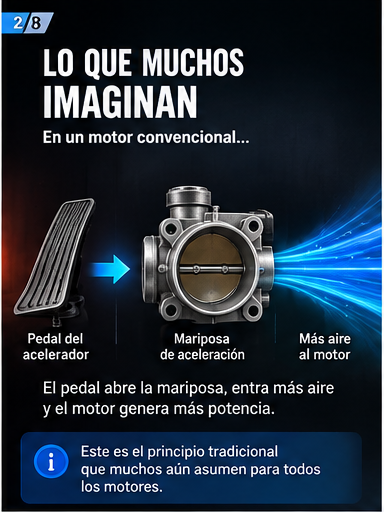

LO QUE MUCHOS IMAGINAN
Pedal → Mariposa → Más aire → Más par
Ese es el principio tradicional de regulación de carga mediante estrangulación.
3/8

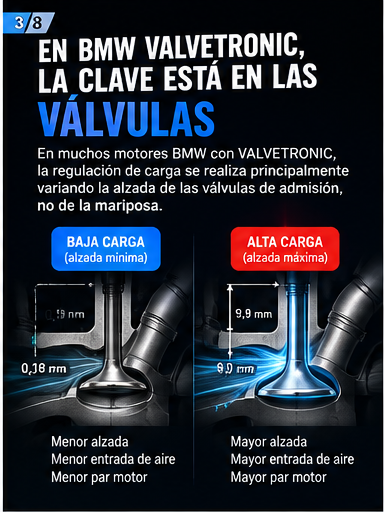

EN VALVETRONIC, LA CLAVE ESTÁ EN LAS VÁLVULAS
La regulación de carga se realiza principalmente variando la alzada de las válvulas de admisión.
Menor alzada → menor llenado
Mayor alzada → mayor llenado
Mayor alzada → mayor llenado
BMW documenta en VALVETRONIC II un rango aproximado de 0,18 a 9,9 mm.
4/8

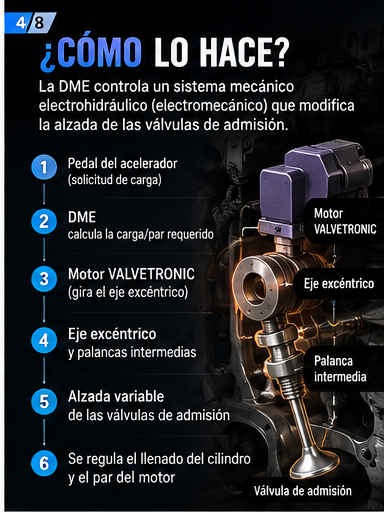

¿CÓMO LO HACE?
Pedal → DME → Motor VALVETRONIC → Eje excéntrico → Palancas intermedias → Alzada de admisión → Par motor
5/8

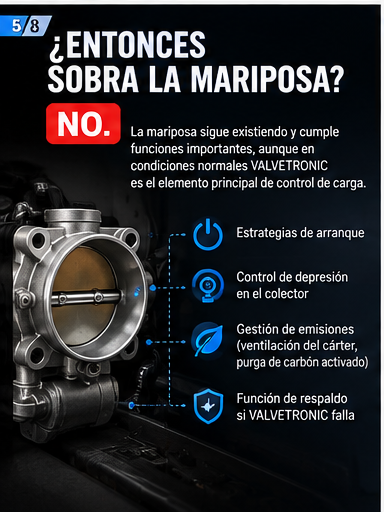

¿ENTONCES SOBRA LA MARIPOSA?
NO.
Sigue cumpliendo funciones importantes. Con VALVETRONIC operativo no tiene que ser el elemento principal de control de carga y puede participar en estrategias de respaldo.
6/8
“ACELERA, ENTONCES VALVETRONIC ESTÁ BIEN.”
✕
Esa conclusión no es válida. Dependiendo de la avería, la DME puede recurrir a una estrategia alternativa de control de carga mediante la mariposa.
Que el motor arranque y responda al acelerador no demuestra por sí solo que VALVETRONIC funcione correctamente.
7/8

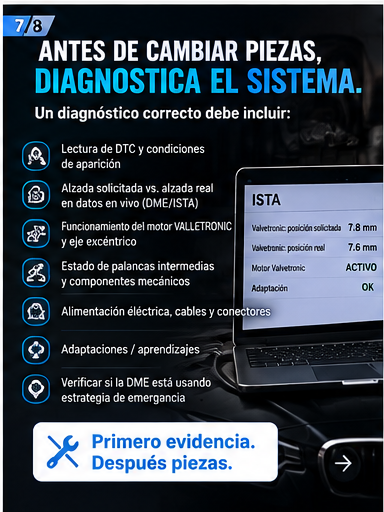

ANTES DE CAMBIAR PIEZAS,
DIAGNOSTICA EL SISTEMA.
DTC y condiciones de aparición · solicitado vs. real · motor VALVETRONIC y eje excéntrico · mecanismo · alimentación, cables y conectores · adaptaciones · estrategia de emergencia.
Primero evidencia. Después piezas.
8/8
SI NO SABES CÓMO FUNCIONA,
NO LO PODRÁS REPARAR.
Entiende el sistema · Mide y comprueba · Repara con criterio
AMERICOPP
Diagnóstico Automotriz Avanzado · Especialista BMW · Arequipa
1 / 8
Por qué VALVETRONIC cambia el diagnóstico
En el funcionamiento normal de un motor BMW equipado con VALVETRONIC, la DME puede regular la carga principalmente mediante la alzada variable de admisión. El pedal representa una solicitud electrónica de carga/par; la DME coordina el motor VALVETRONIC, el eje excéntrico y el tren de palancas para modificar el llenado del cilindro.
La mariposa sigue siendo importante
BMW conserva la mariposa para funciones específicas y como parte de estrategias de respaldo. Por eso observar que el motor acelera no basta para certificar que VALVETRONIC está sano.
